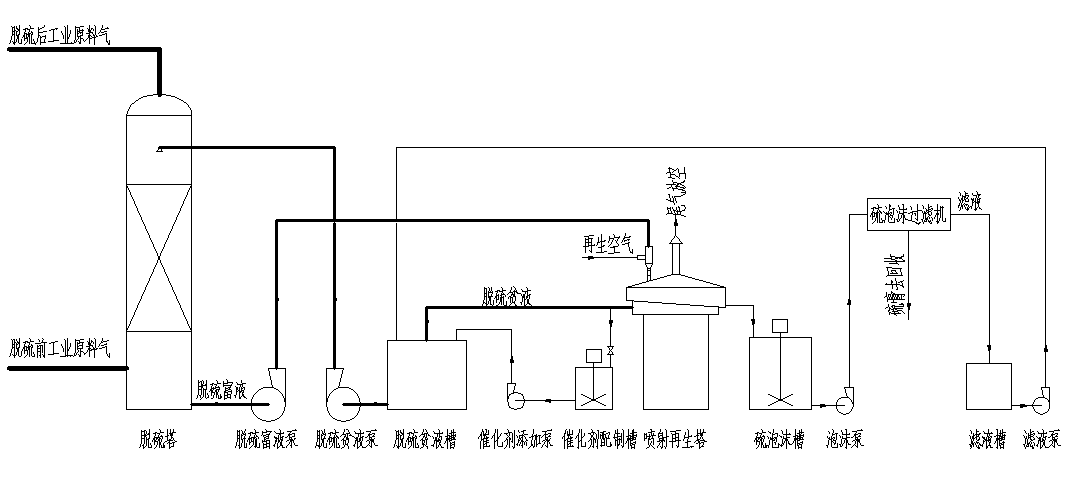

喷射自吸空气再生流程说明：
　　气体流程：含硫化氢和/或有机硫的气体，从脱硫塔底部进入脱硫塔；在脱硫塔中，和顶部喷下来的脱硫贫液均匀、逆流接触，气体中的硫化氢和/或有机硫被脱硫贫液吸收；吸收了硫化氢和/或有机硫的脱硫贫液转变成脱硫富液，从脱硫塔底部流出；脱除了硫化氢和/或有机硫的气体从脱硫塔顶部流出，去作为工业原料气使用。
　　液体流程：从脱硫塔底部流出的脱硫富液由脱硫富液泵提压后，进入喷射器和喷射吸入的空气混合，经喷射尾管，从底部进入喷射再生塔；在喷射再生塔中，脱硫富液中的硫化物，在DDS-Fe和亲硫耗氧耐热耐碱菌的共同作用下，转化成单质硫泡沫，从喷射再生塔的泡沫溢流口流出；脱硫富液经再生后，转化成脱硫贫液，从喷射再生塔的脱硫贫液出口流出，进入脱硫贫液槽，然后由脱硫贫液泵从脱硫塔顶部又送入脱硫塔中，重复，全循环使用；DDS催化剂系列物质加入催化剂配制槽，再加入脱硫贫液，搅拌均匀，由催化剂添加泵送入脱硫贫液槽。
　　硫泡沫流程：硫泡沫从喷射再生塔的泡沫溢流口流出后进入硫泡沫槽，然后由泡沫泵送入硫泡沫过滤机过滤，滤液流入滤液槽，然后用滤液泵打入脱硫贫液槽回收使用；滤渣为硫膏，回收，用于精炼成硫磺或去造硫酸。

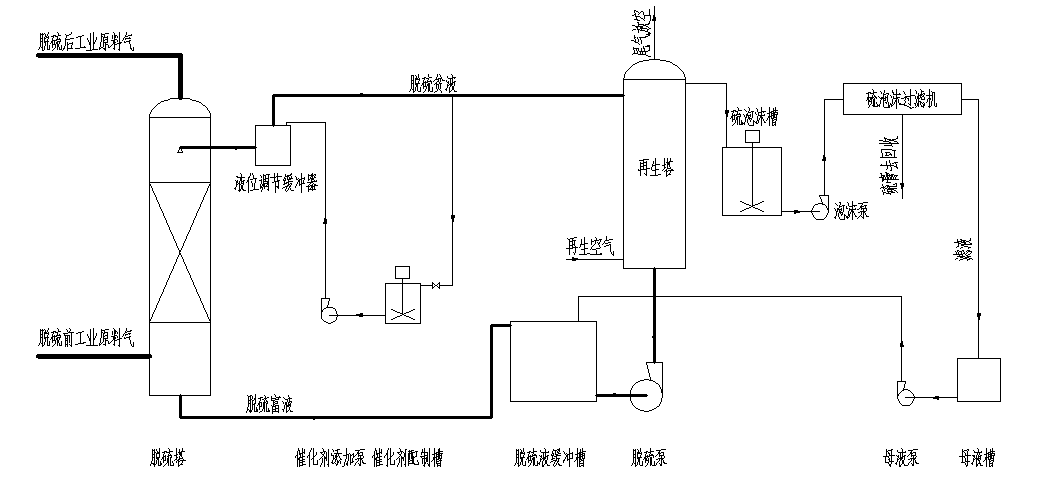

高塔再生流程说明：
　　气体流程：含硫化氢和/或有机硫的气体，从脱硫塔底部进入脱硫塔；在脱硫塔中，和顶部喷下来的脱硫贫液均匀、逆流接触，气体中的硫化氢和/或有机硫被脱硫贫液吸收；吸收了硫化氢和/或有机硫的脱硫贫液转变成脱硫富液，从脱硫塔底部流出；脱除了硫化氢和/或有机硫的气体从脱硫塔顶部流出，作为工业原料气使用。
　　液体流程：从脱硫塔底部流出的脱硫富液进入脱硫液缓冲槽，然后由脱硫泵从再生塔底部送入再生塔；同时，压缩空气也从再生塔底部鼓入，在再生塔中，脱硫富液中的硫化物，在DDS-Fe和亲硫耗氧耐热耐碱菌的共同作用下，转化成单质硫泡沫，从再生塔的泡沫溢流口流出；脱硫富液经再生后，转化成脱硫贫液，从再生塔的脱硫贫液出口流出，进入液位调节缓冲器，然后从脱硫塔顶部又进入脱硫塔中，重复，全循环使用；DDS催化剂系列物质加入催化剂配制槽，再加入脱硫贫液，搅拌均匀，由催化剂添加泵送入液位调节缓冲器中和脱硫贫液混合。
　　硫泡沫流程：硫泡沫从再生塔的泡沫溢流口流出后进入硫泡沫槽，然后由泡沫泵送入硫泡沫过滤机过滤，滤液流入母液槽，然后用母液泵打入脱硫液缓冲槽回收使用；滤渣为硫膏，回收，用于精炼成硫磺或去造硫酸。
